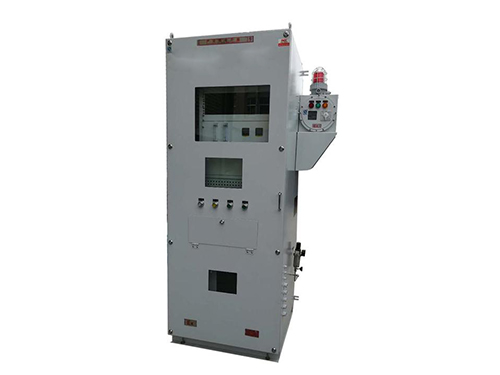

全自動DCS控制柜主要用于接收液位控制儀（器）所輸出的高、低水位控制信號，控制液泵電動機的自動開起與停止，其控制形式有全壓起動、降壓起動、軟起動、變頻控制等。

調試與使用方法

全自動DCS控制柜控制回路中，既設自動控制亦有手動控制，還具備過流、過壓、欠壓、缺相保護及事故報苦功能，本產品使用前，按電氣原理圖復核后接線，按照電動機實際要求調整相應元件設定值，然后起動。

※自動操作：打開電源，打開電源指示燈，將開關轉到"自動"位置，并檢查控制柜（盒）控制的電機根據液位控制器的指示動作。當液位達到控制液位時，對應的液位指示燈發光，相應的限位控制繼電器自動打開觸點，輔助控制回路自動開啟，電機啟動，同時點亮運行指示燈。當水位達到停止水位時，對應的指示燈發光，液位測控儀表的相應限位控制繼電器常關，副控制回路開路，電機停止工作，運行指示燈熄滅。

※手動操作：接通電源，電源指示燈亮，將轉換開關轉至“手動”位置，按下起動按鈕，電機開始運轉，運行指示燈亮，按下”停止”按鈕，電機停止運轉，其運行指示燈熄滅。

※無論采用何種控制方式,當達到水位時,其超限水位信號接點接通,二次控制電路停電,使電機運轉停止,并發出音光報苦信號。在馬達運行中發生事故的情況下，事故指示燈點亮，貝爾自動操勞的情況下，按下停止按鈕，使電機停止工作。
